図形に文字入力　（１０Ｐ）

　地図や説明文を付けたイラストを作りたいとき。

　文字入力は、“テキストボックスと図形を組み合わせ”や“ワードアートと図形を組み合わせ”

と、様々なシチューエーションに対応できます。

　既存のオートシェープの図形ににテキストも挿入できますが、余白が多くなりきれいなレーア

ウトが作りにくいです。

図１はオートシェープのハートにテキストを枠内すべてに追加したモノ。

　　　　左右と下に大きな余白が出来ます。

図２はオートシェープのハートとテキストボックスを組み合わせたモノ。

　　　　ハート型の中にテキストを一杯に詰め込めます。

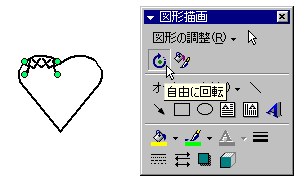

図３はオートシェープのハートとワードアートのテンプレートを使って変形・回転させたテキストを組

み合わせたモノ。

図２の基本的書き方

　ツールバーのアイコン設定は各自使いやすいように設定して下さい。参照　以下の説明でのツ

ールバーは任意設定してあります。

　説明では事例を基に数値の設定を行っています。各自、実際テキストを組み合わせてレーアウ

トするときは、画面を見ながらイラストと合わせるように調節して下さい。

　テキストボックスの書式設定とフォント・段落のの設定を行いきれいにレーアウト。

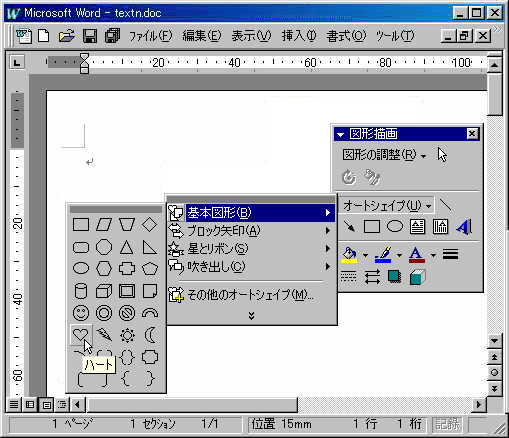

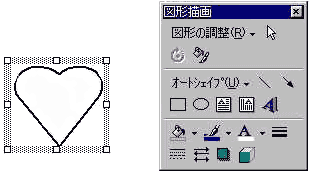

図形描画のツールボックスからオートシェープ(U)基本図形(B)ハートマークを選択。

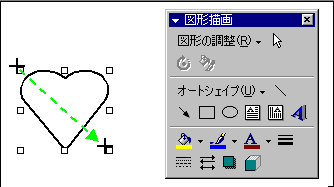

始点・終点を決めてハートを描画。

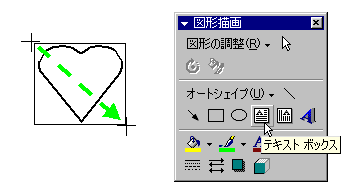

図形描画のツールボックスからテキストボックス（横書き）をクリック。

ハートの上に始点・終点（任意の大きさ。後で修正。）を決め、テキストボックスを描画。

テキストボックスの塗りつぶしは白で設定されて、下のハートが見えなくなっています。

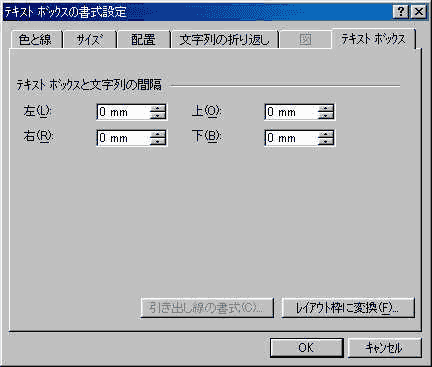

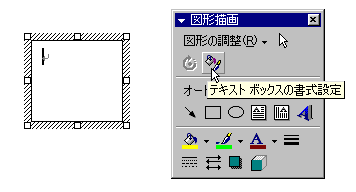

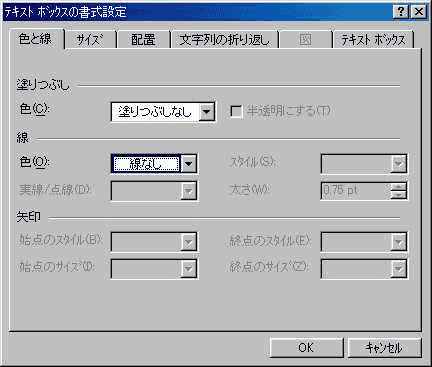

を指定してテキストボックスの書式設定をクリック。

色と線　塗りつぶし

色塗りつぶし無しを選択。線　色　線なしを選択。テキストボックス　テキストボックスと

文字の間隔　左右上下を0mmにして、OKを押す。

テキストボックスにX（文字）を入力。

段落間が離れ過ぎているので、段落の間隔を設定。

範囲を指定して右クリック。段落をクリック。

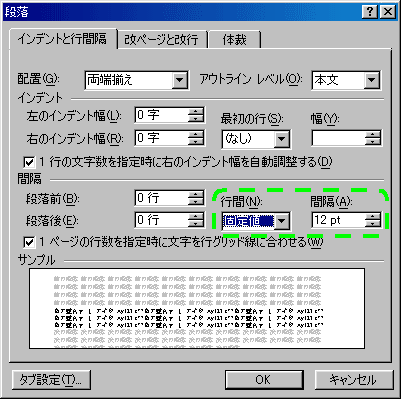

ダイアログの行間を“固定値”・間隔を１２ptに設定。

（間隔はフォントの大きさや広げたい間隔によって違います。フォントと同ポイントにすると間隔が０

になります。）

設定後以下の様に表示されます。

センタリングで文字を中央に寄せる。

⇒

文字の間隔を開けたいところにはスペースを。付けてしたいテキストがあれば追加。

（半角スペースやスペースのフォントの大きさを変えることによって微調整を行えます。）

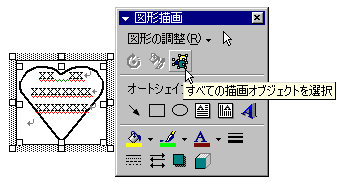

すべての描画オブジェを選択のアイコンをクリックし、テキストボックスとハートマーク

を図形指定。

グループ化のアイコンをクリックして１つの図形として扱えるようにします。

	図３の基本的書き方
	ハートを描画。

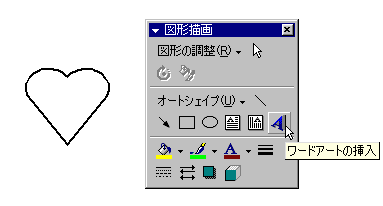

	ワードアート挿入のアイコンをクリック。

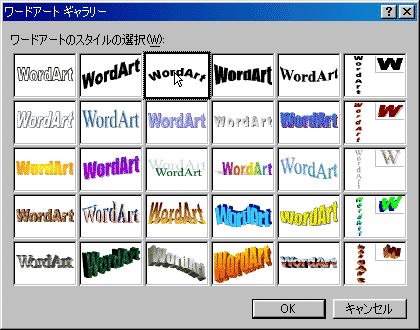

	形状を指定してOKを押す。（この場合は上段左から３番目。後から変更可）

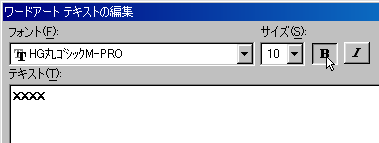

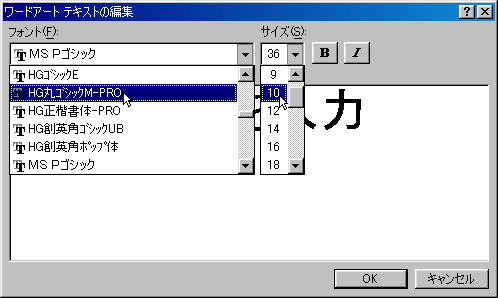

	テキスト編集のダイヤログが開き、フォントとサイズを選択。
	（任意によるケースバイケース）
