頂点の編集　（５）
　オートシェープ（U）の線（Ｌ）リストボックス内の６つのアイティムで描画した図形のみ頂点の編集を
することが出来ます。

注意！

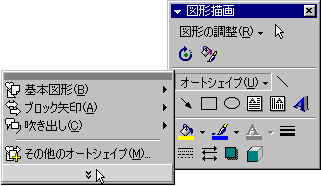

　Word９８ではオートシェープ（U）から線（Ｌ）リストボックスがすぐに表示されましたが、
Word２０００ではリストボックス最下部の矢印にポインタを置いてから線（Ｌ）の表示されたリストボッ
クスが開きます。

　この６アイティムのみ頂
点の編集が可能です。

（編集は同一）

直線の長さや角度を編集

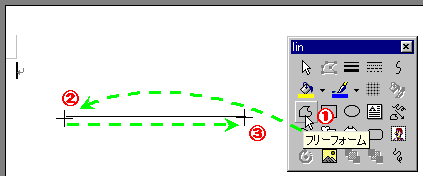

直線を描く
フリーフォームのアイコンをクリック。
マウスのポインタで始点（任意の場所）をクリック（離す）。
ドラッグして終点（任意の場所）でダブルクリック。

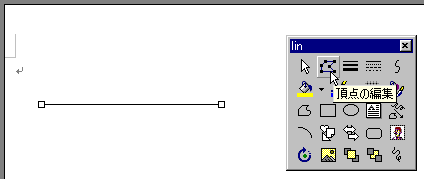

頂点の編集
頂点の編集のアイコンをクリック。（このとき図形が指定されて直線の両端に 印があること）

直線の両端 印が 印 になる。（編集可能になる）

ポインタを頂点に移動。頂点の上に置くと、 が に変わる。

クリックしながらドラッグすると好きな位置に移動できる。

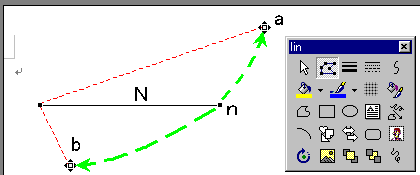

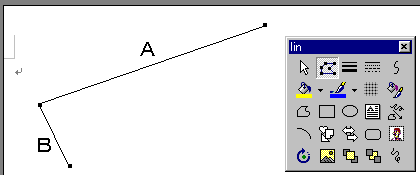

頂点ｎをａ点までドラッグして離すと線Ｎが線A（下図）に変わる。
頂点ｎをｂ点までドラッグして離すと線Ｎが線Ｂ（下図）に変わる。

　直線（始終点の２点だけの）は頂点の編集のコマンドを使わなくても頂点の位置を変えることが出
来ますが、頂点が３つ以上ある図形は全体の形が崩れてしまいます。
頂点の編集コマンドを使わないと

頂点が両端２つの直線
頂点が両端２つと途中に１つあるの直線
編集コマンドを使っていない直線

同様に見える
図形を指定すると

  印が両端の２つ表示される

印が両端と中央の上下に計６つ表示される
　下側の頂点３つの直線の右 印をポインタでクリックドラッグするとしたのどちらかの図形
になります。
　下側の 印の上にポインタを置くと 上側の 印の上にポインタを置くと
になりクリックしながらドラッグすると になりクリックしながらドラッグすると
中央の頂点を支点として両端が動く 両端の頂点を支点として中央が動く
頂点の編集コマンドから頂点を動かすと

頂点ｎをｃに振るとｚを支点とした線Ｃになる 頂点ｎをｄに振るとｚを支点とした線Ｄになる

頂点の追加
１，リストボックスから頂点の追加を選択して追加
線を指定して頂点の編集のアイコンをクリック。
線上の頂点を追加したいところにポインタを置くと。

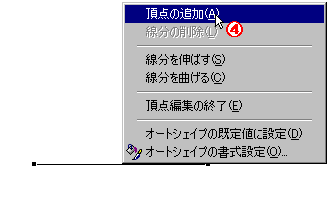

右クリックしてリストボックスのメニューから頂点の追加をクリック。

頂点が追加される

２，線をポインタで摘んで追加
線を指定して頂点の編集のアイコンをクリック。
線上（任意の場所）にポインタを置きクリックしたままドラッグ。頂点を置きたいところで離すと頂点が追加されて、線が曲がります。

　ポインターをｅまでドラッグして、クリック 　ポインターをｆ までドラッグして、クリック
を放すと頂点ｅ’が増え線が曲がる を放すと頂点ｆ’が増え線が曲がる
